減速機高速軸的斷裂分析及其防治

在2016年中國減變速機技術論壇中，北京科技大學機械工程學院教授（沃德傳動（天津）股份有限公司顧問）朱孝祿在報告中指出：數年來，減速機在長時間的使用中，經常會有許許多多的失效案例。其中有些減速機的基礎件（齒輪、軸、軸承）的失效是“多發病”，由於種種原因，很難根治；而有些基礎件的失效，其原因可能很難說清楚，就這些“多發病” 和“疑難雜症”提出硬齒麵減速機高速軸為什麽經常斷裂？如何防治？並給予了細致的分析和解決辦法。

生產實踐經驗得知，硬齒麵減速機高速軸很容易發生斷裂，如某國外減速機的高速軸經常在兩處發生斷裂：

減速機高速軸的斷裂分析及其防治

減速機高速軸的斷裂分析及其防治減速機高速軸的斷裂分析及其防治

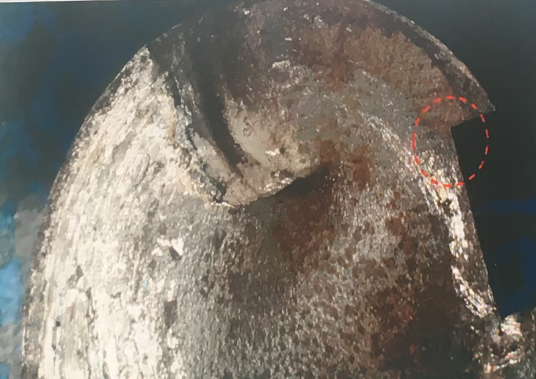

斷口特征：1 ) 斷口是疲勞斷口，軸是疲勞斷裂。

2）軸的斷裂部位大部分正好位於聯軸器與軸過盈配合的邊緣處。

3）最早的疲勞裂紋大都發生在平鍵鍵槽的尖角處或過渡圓角處。

4）軸的斷口垂直於軸的軸線，基本上是一種高強度鋼彎曲扭轉型斷口。

正常情況下，軸在設計中疲勞強度安全係數都很大，通常可達3以上，高速軸是不可能斷裂的，且實際檢驗後，軸的材料熱處理工藝也是符合技術要求。

則高速軸發生斷裂，經分析整理後得出以下原因：

原因一：鍵槽應力集中。從斷口的宏觀觀察中看到，最早的疲勞裂紋發生在平鍵鍵槽尖角處，因此鍵槽對軸的削弱（軸的截麵積減小和應力集中）值得重視，特別是鍵槽底部的圓角r（下圖），對應力集中的影響很大。

軸純扭轉時，螺紋、鍵槽、橫孔和配合邊緣處有效應力集中係數K&，如下圖所示，當軸的抗拉強度Rm=900MPa時,鍵槽的有效應力集中係數為2，因此鍵槽對軸的削弱是很大的。

減速機高速軸的斷裂分析及其防治

原因二：聯軸器與軸的過盈配合。在前麵圖中可以看到軸斷裂部位正好是聯軸器同軸過盈配合的邊緣處，過盈配合對軸的強度影響很大。從應力集中的係數圖可見：過盈配合H7/r6的應力集中係數可達2.2以上；過盈配合H7/m6的應力集中係數不會小於1.8.因此，高速軸在聯軸器與軸過盈配合邊緣處斷裂就可以理解了。

原因三：減速機的安裝、使用方麵的問題。硬齒麵減速機設計中的一個很大難題是電動機和減速機軸直徑嚴重不匹配，減速機軸比電動機軸細很多。通常，減速機軸直徑是電動機軸3/4-1/2左右，如下圖所示，如果電動機軸和減速機軸同軸度很差，就會在聯軸器上產生附加徑向力Fr。

減速機高速軸的斷裂分析及其防治

由於軸徑不同，造成兩者剛度不同（剛度同直徑d^3成正比），聯軸器產生的附加徑向力F對兩軸的危險斷麵的附加彎矩（應力）也不同。

例：軸危險截麵的彎曲應力：

電動機軸 σ1 = F l1 / 0.1 d1 ^ 3;減速機軸：σ2 = F l2 / 0.1 d2 ^ 3；

當 l1 ≈ l2 ，兩應力比值為：

減速機高速軸的斷裂分析及其防治

若取d2 = 1,d1 = 2,則 σ1 / σ2 = 8，應力差別巨大。

原因四：軸上聯軸器的徑向剛度。所謂聯軸器的徑向剛度是指聯軸器兩軸產生每單位徑向位移Δy需要的徑向力。徑向剛度越大，徑向力就越大，對連接軸強度不良影響就越大，非金屬彈性元件撓性聯軸器，如彈性套圓柱銷聯軸器、梅花聯軸器、輪胎式聯軸器等，其徑向剛度就小。

原因五：軸上旋轉零件的不平衡。
